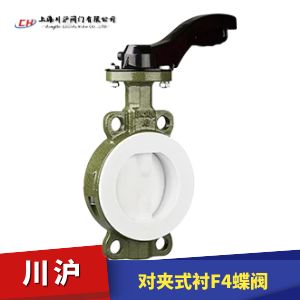

對夾式襯F4蝶閥型號：D71F4

對夾式襯F4蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化劑、還原劑、有機溶劑等介質，全襯聚四氟乙烯（F4）和聚全氟乙丙烯（F46）氣塑料襯里煤閥，具有耐腐蝕、無泄漏、壽命長等優點。耐腐蝕氣動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。

執行機構選型
對夾式襯F4蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接組成電動蝶閥（開關型和調節型控制信號4-20mA）和氣動蝶閥（開關型和調節型控制信號4-20mA）

對夾式襯F4蝶閥零部件參數

序號 No	零件名稱 Part Name	精鑄球墨鑄鐵 Precision casting ductie iron	碳鋼Carbon Steel	不銹鋼Stainless Steel
序號 No	零件名稱 Part Name	QT	C	P	R	PL	RL
1	上、下閥體 Upper and lower valve body	QT400	WCB	CF 8	CF 8M	CF 3	CF 3M
2	蝶板Butterfiy plate	WCB	WCB	CF 8	CF 8M	CF 3	CF 3M
3	閥軸Valve shaft	1Cr13、40Cr ????2Cr13、40Cr ????1Cr18Ni9Ti、40Cr ????1Cr18N12Ti、40Cr00Cr18Ni10、40Cr00Cr17Ni14M02、40Cr
4	襯里層/閥座 lining layer/valve seat	PTFE(F4)、FEP(F45)PFA(可溶SolubleF4)、PO(聚烯烴Polyolefin)
5	O型圈O-rings	FEP+FPM(氟橡膠外包Fluorine rubber outsourcing F46)
6	彈性條(墊)Elastic mat	Si(硅橡膠Silicone rubber)
7	調節墊Adjust the pad	0Cr18Ni9	0Cr18Ni9	1Cr18Ni9Ti	1Cr18Ni12M02Ti	00Cr18Ni10	00Cr18Ni14Mo2
8	螺栓Bolt	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
9	螺母Not	45	45	0Cr19Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手柄Hand Shank	A3、Z

對夾式襯F4蝶閥防腐襯里材料介紹

(1)聚四氟乙烯PTFE(F4)

適用介質：任何有機溶劑或試劑=稀或濃無機酸、堿、醇、酮、芳烴、氯化烴等。工作溫度：≤200℃。
特點：PTFE耐高溫性能好，可在-250℃-260℃溫度內長期使用耐磨性能好，靜摩擦系數是塑料中最小的，自潤滑性能優良；電絕緣性能優異，并且不受工作環境、溫度和頻率的影響，具有良好的耐電弧性，耐化學腐蝕性優良，除在高溫、高壓下氟元素和熔觸狀態的堿金屬對它有侵蝕作用，某些鹵化胺或芳香烴使其有輕微的膨脹外，其它諸如強酸、強堿、強氧化劑、油脂、酮、醚、醉等即使在高溫下也對它不起作用。

(2)聚全氟乙丙烯FEP(F46)

適用介質：任何有機溶劑或試劑、稀或轟無機酸、堿、酮、芳烴、氯化烴等。工作溫度≤200℃。
特點：力學、電性能和化學穩定性基本與F4相同，但突出優點是沖擊韌性高。即使帶缺口試樣也沖不斷，有極好的耐侯和輻射性，易于成型加工，是為了克服聚四氟乙烯成型加工困難而發展的一中含氟樹脂，除使用溫度低于F4外，其它都保持了聚四氟乙烯的優良性能。

(3)可溶性聚四氟乙烯(PFA)

適用介質：強酸、強堿、強氟化劑、有機溶劑等。工作溫度≤180℃。特點：類似F46的一中新型含氟樹脂，是為了克服聚四氟乙烯加工成型困難而發展的一個新品種，完全保持了聚四氟乙烯的優良性能，良好的機械、點絕緣性能，突出耐熱性和低摩擦性能、難燃、低煙、耐大氣性好。最大的優點是容易成型加工。

(4)聚三氟乙烯PCTFE(F3)

適用介質：各種有溶劑、無機腐蝕液(氧化劑酸類),工作溫度≤120℃。特點：耐熱性、電性能化學穩定性僅次于F4,機械強度、抗蠕性能、硬度比F4好。

(5)聚二氟乙烯PCTFE(F2)

適用介質：各耐大多數化學介質和溶劑。工作溫度≤120℃。
特點：拉伸強度和壓縮強度比F4好，耐磨損和冷流性好；耐候、耐輻射和抗老化等，而最大特點是粘結力大，韌性好，易成型。

(6)增強性聚丙烯(FRPP)

適用介質：無機鹽類的水溶液、無機酸類、堿類的稀或濃溶液。工作溫度≤120℃特點：是最輕的塑料之一，其屈服、拉伸和壓縮強度、硬度均優于低壓聚乙烯，有很突出的鋼性，耐熱性好，易成型。改性后沖擊性、流動性、彎曲彈性模數高。

(7)改性聚烯烴(PO)

適用介質：各種濃度的酸、堿鹽及某些有機溶劑。工作溫度≤110℃
特點：是目前世界上最理想的防腐蝕、防靜電、無毒害、強度高的優質材料，已廣泛旋轉成型的大型設備和閥門管道作內襯。廣泛應用于化工、冶金、食品、紡織等行業。

(8)超高分子量聚集乙烯(UHMW-PE)

適用介質：能耐腐蝕性介質(酸、堿、鹽，但氧化性酸除外)及有機溶劑。工作溫度：≤100℃。特點：具有突出耐磨性、低磨擦系數和自潤滑性；優良的耐應力開裂性、耐高溫蠕變性；優良的拉伸強度，極高的沖擊強度。具有卓越的化學穩定性；表面無吸附力，電絕緣性優良；無毒性等綜合能。

對夾式襯F4蝶閥結構圖

對夾式襯F4蝶閥安裝尺寸

公稱通徑 Nominal Diameter		主要尺寸Main Dimensions												參考值Reference
		L	D	D1	D2	f	Z- φd	L	D	D1	D2	f	Z- φd	Do	H
mm	nch	PN0.6MPa						PN1.0MPa
40	11/2	33	130	100	80	3	4-14	33	150	110	85	3	4-18	150	140
50	2	43	140	110	90	3	4-14	43	165	125	100	3	4-18	150	140
65	21/2	46	160	130	110	3	4-14	46	185	145	120	3	4-18	150	150
80	3	46	190	150	125	3	4-18	46	200	160	135	3	8-18	150	165
100	4	52	210	170	145	3	4-18	52	220	180	155	3	8-18	200	180
125	5	56	240	200	175	3	8-18	56	250	210	185	3	8-18	200	200
150	6	56	265	225	200	3	8-18	56	285	240	210	3	8-23	280	220
200	8	60	320	280	255	3	8-18	60	340	295	265	3	8-23	280	270
250	10	68	375	335	310	3.5	12-18	68	395	350	320	3.5	12-23	200	320
300	12	78	440	395	363	3.5	12-23	78	445	400	370	3.5	12-23	240	330
350	14	78	490	445	413	4	12-23	78	505	460	430	4	16-23	240	385
400	16	102	540	495	463	4	16-23	102	565	515	480	4	16-26	280	430
450	18	114	595	550	518	4	16-23	114	615	565	530	4	20-26	280	480
500	20	127	645	600	568	5	20-23	127	670	620	580	5	20-26	320	540
600	24	154	755	705	667	5	20-26	154	780	725	680	5	20-30	320	610
700	28	165	860	810	772	5	24-26	165	895	840	795	5	24-30	360	650
800	32	190	975	920	878	5	24-30	190	1015	950	900	5	24-33	360	710
900	36	203	1075	1020	980	5	24-30	203	1115	1050	1000	5	28-33	380	780
1000	40	216	1175	1120	1080	5	28-30	216	1230	1160	1115	5	28-36	400	900
1200	48	254	1405	1340	1295	5	32-33	254	1455	1380	1330	5	32-39	400	1050
mm	inch	PN1.6MPa						PN2.5MPa
40	11/2	33	150	110	85	3	4-14	33	150	110	85	3	4-18	150	140
50	2	43	165	125	100	3	4-18	43	165	125	100	3	4-18	150	140
65	21/2	46	185	145	12	3	4-18	46	185	145	120	3	8-18	150	150
80	3	46	200	160	135	3	8-18	46	200	160	135	3	8-18	150	165
100	4	52	220	180	155	3	4-18	52	235	190	155	3	8-23	200	180
125	5	56	250	210	185	3	8-18	56	270	220	185	3	8-27	200	200
150	6	56	285	240	210	3	8-23	56	300	250	210	3	8-27	280	220
200	8	60	340	295	265	3	12-27	60	360	310	275	3	12-27	280	270
250	10	68	405	355	320	3.5	12-27	68	425	370	330	3.5	12-30	200	320
300	12	78	460	410	370	3.5	12-27	78	485	430	390	3.5	12-30	240	330
350	14	78	520	470	430	4	16-27	78	555	490	450	4	16-33	240	385
400	16	102	580	525	480	4	16-30	102	620	550	505	4	16-36	280	430
450	18	114	640	585	550	4	20-30	114	670	600	550	4	20-36	280	480
500	20	127	715	650	610	5	20-33	127	730	660	610	5	20-36	320	540
600	24	154	840	770	720	5	20-36	154						320	610
700	28	165	910	840	759	5	24-36	165						360	650
800	32	190	1025	950	900	5	24-39	190						360	740
900	36	203	1125	1050	1000	5	28-39	203						380	780
1000	40	216	1255	1170	1110	5	28-42	216						400	900
1200	48	254	1485	1390	1330	5	32-48	254						400	1050

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要對夾式襯F4蝶閥產品詳細樣本。
