閥體材質	304不銹鋼、316不銹鋼
公稱通徑	DN6~100mm
公稱壓力	1000PSI
密封形式	聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)
適用介質	水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

二片式高平臺球閥型號：Q11F/Q11PPL

二片式高平臺球閥用于1000PSI壓力的各種管路上，用于截斷或接通管路中的介質。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。閥芯O型結構適合切斷場合使用，閥芯V型結構適合調節流量大小場合使用。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
二片式高平臺球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動二片式高平臺球閥（開關型和調節型控制信號4-20mA）和氣動二片式高平臺球閥（開關型和調節型控制信號4-20mA）

二片式高平臺球閥零部件參數

No.	Parts Name	Material	No.	Parts Name	Material
1	閥蓋End cap	CF8/CF8M	12	防松蓋Thrust washer	SS304
2	閥座Seat	PTFE+15%FV	13	填料壓蓋Packing gland	SS304
3	球體Ball	SS304/SS316	14	手柄Handle	SS304
4	密封墊Gasket	PTFE	15	螺母Handle nut	SS304
5	止推墊Stem gasket	PTFE	16	定位桿Stop Pin	SS304
6	O型圈O?Ring	Viton	17	鎖塊Handle?lock	SS304
7	閥體Body	CF8/CF8M	18	插銷Pin	PLASTIC
8	填料Packing	PTFE	19	皮套Handle sleeve	PLASTIC
9	填料壓蓋Packing gland	SS304	20	閥桿Stem	SS304/SS316
10	碟簧Butterfly spring	SS304	21	防靜電Anti-static device	SS304
11	閥桿螺母Stem Nut	SS304	22

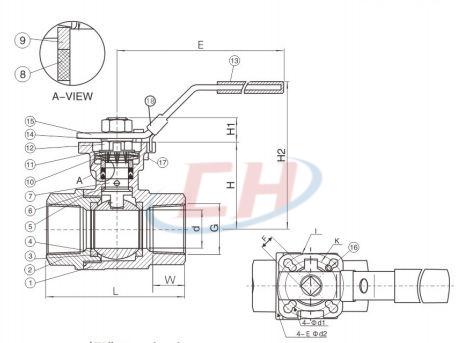

二片式高平臺球閥結構圖

二片式高平臺球閥安裝尺寸

SIZE(Inch)	DN	L(OTH)	L(DIN)	W	E	H	H1	H2	IS05211
1/4"	12	62	60	110	9	57	30	7.5	F03/F04
3/8"	12	62	60	110	9	57	30	7.5	F03/F04
1/2"	15	62	75	110	9	65	38	8	F⁰3/F⁰4
3/4"	20	71	80	110	9	67	44	8	F03/F04
1"	25	85	90	130	11	80	55	10	F04/F05
1-1/4"	32	95	110	160	11	83	61	10	F04/F05
1-1/2"	38	106	120	185	14	99	71	14	F05/F07
2"	48	120	140	185	14	107	85	14	F05/F07
2-1/2"	65	144	185	250	17	165	107	18.5	F07/F10
3"	78	168	205	250	17	180	113	18.5	F07/F10
4"	98	203	240	315	19	200	135	18.5	F07/F10
